水套加热炉

水套加热炉是一种间接火筒式加热器，它的燃料通过燃烧器在浸没于炉体下部的火筒内燃烧，燃料燃烧产生的火焰和热烟气通过火筒壁传递到炉内的浴液中去，然后浴液把设置在炉体上部的加热盘管内的被加热介质加热。

一、 产品简介

KGT-HJ系列多相合一、宽带可调式水套炉是油气田开发专用设备，是设计者在多年的理论研究基础上，认真分析、总结油气田现场工况的复杂性、多样性，而缔造的心血结晶。本设备从系统的角度，充分考虑了工艺、设备、仪表、电气、控制等环节的综合因素，在高效环保的前提下，多相合一、一炉多用。大大降低油田地面建设费用和管理成本。特别适用于油气田联合站、接转站、计量站等。

二、 产品特点

适应范围广：产量从60-1000t/d(油)；产量为1x104M3/d-200x104M3/d(天然气)，管程压力可达42MPa。

按照SY/T0540-2006《石油工业用加热炉型式与基本参数》标准及SY 0031-2004《石油工业用加热炉安全规程》标准进行设计、制造与检验。

结构紧凑，热效率高。精心设计，确保了最佳的热传递，使水套炉热效率达88%以上。

多相合一、一炉多用：水套炉可以同时对多种不同介质加热，可集生产加热与生活采暖、洗浴功能于一体，节约投资。

宽带可调：水套炉热负荷的调节范围从以前的10%左右扩大到60%，极大的适应了油田现实工况的不稳定性、差异性。

选用全自动进口燃烧器：高效、安全。

采用全自动监控系统：多重保护装置，保证系统安全可靠运行，并实现异地监控功能。

整体撬装结构：安装简单，外加不锈钢包装，豪华美观。

无电自控：为了适应天然气田边缘井站缺电、停电情况比较严重的实际情况，我公司开发出了太阳能无电自控系统及天然气作动力气动控制系统，以满足加热炉自控需要，在无需电源的情况下，加热炉安全全自动运行。

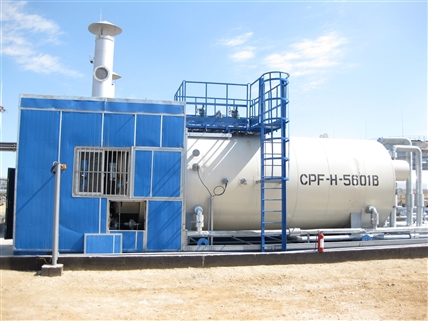

无电自控水套炉

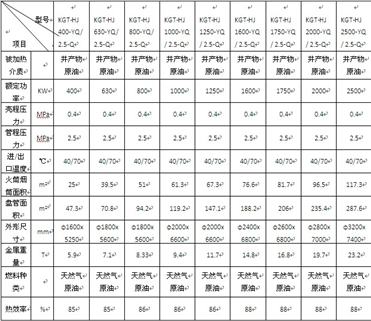

有电自控水套炉系列参数
